مرکز تحقیق، توسعه و ارزیابی آزمایشگاهی کانی‌های کلسیمی آهک‌سازان

شریان‌های تولیدی و فرآیندهای پیچیده متالورژیکی در صنایع پیشران کشور، مستمراً نیازمند واکنش‌گرهای قلیایی با عیار ثابت و راندمان فیزیکوشیمیایی همگن هستند. در میان این نهاده‌های پایه، مشتقات کانی‌های کلسیمی، به ویژه کلسیم اکسید (آهک زنده کلوخه و پودر)، کلسیم هیدروکسید (آهک هیدراته) و دولومیت کلسینه، به عنوان عوامل اصلی فلاکس (گدازآور)، تنظیم‌کننده‌های اسیدیته و ترسیب‌دهنده در مقیاس صنعتی شناخته می‌شوند. با توجه به ماهیت پویای زمین‌شناسی معادن، ناهمگنی حرارتی در کوره‌های سنتی و نوسانات رطوبتی فصلی، پایداری استوکیومتری این ترکیبات چالشی مهندسی برای مدیران کنترل کیفیت و سرپرستان خطوط تولید محسوب می‌گردد. در صورت نیاز به اطلاع از لیست کارخانه های تولید آهک در ایران بر روی لینک کلیک نمائید .

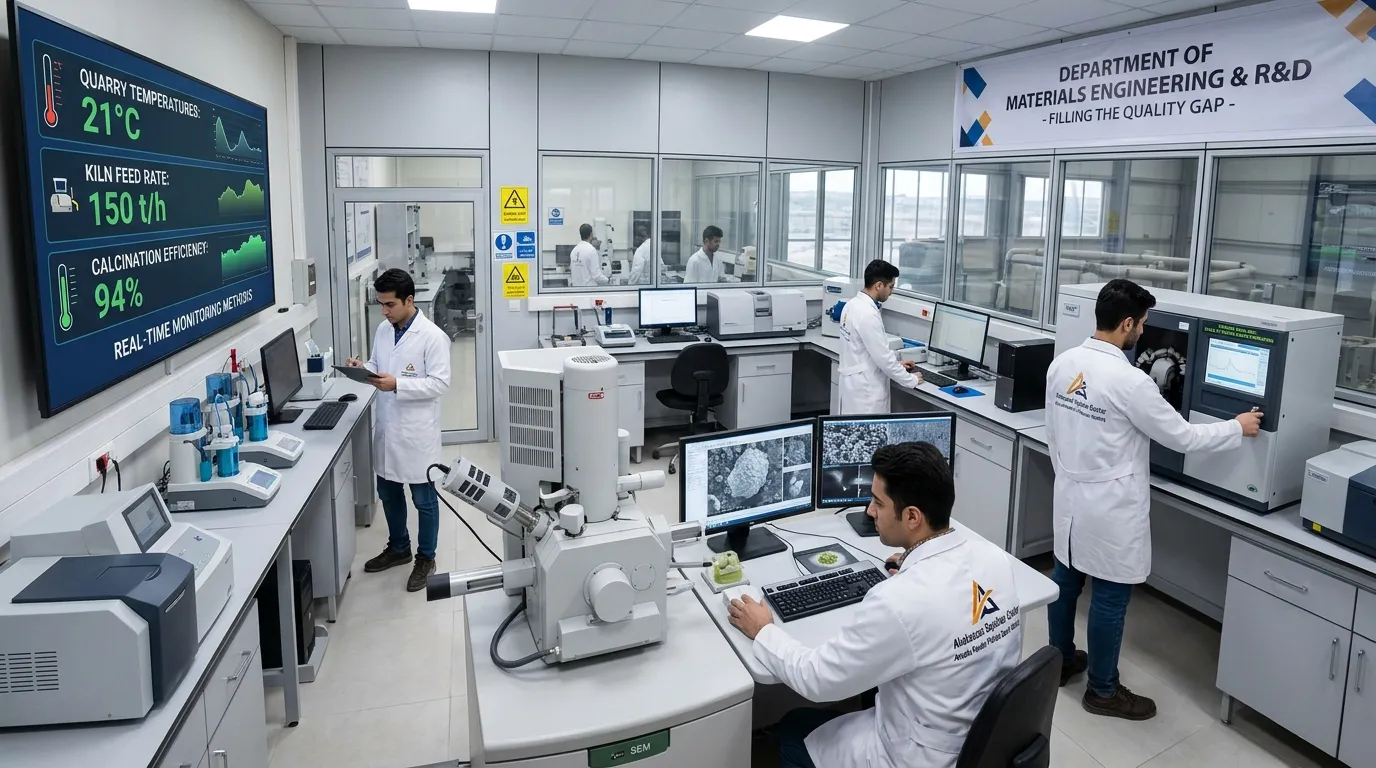

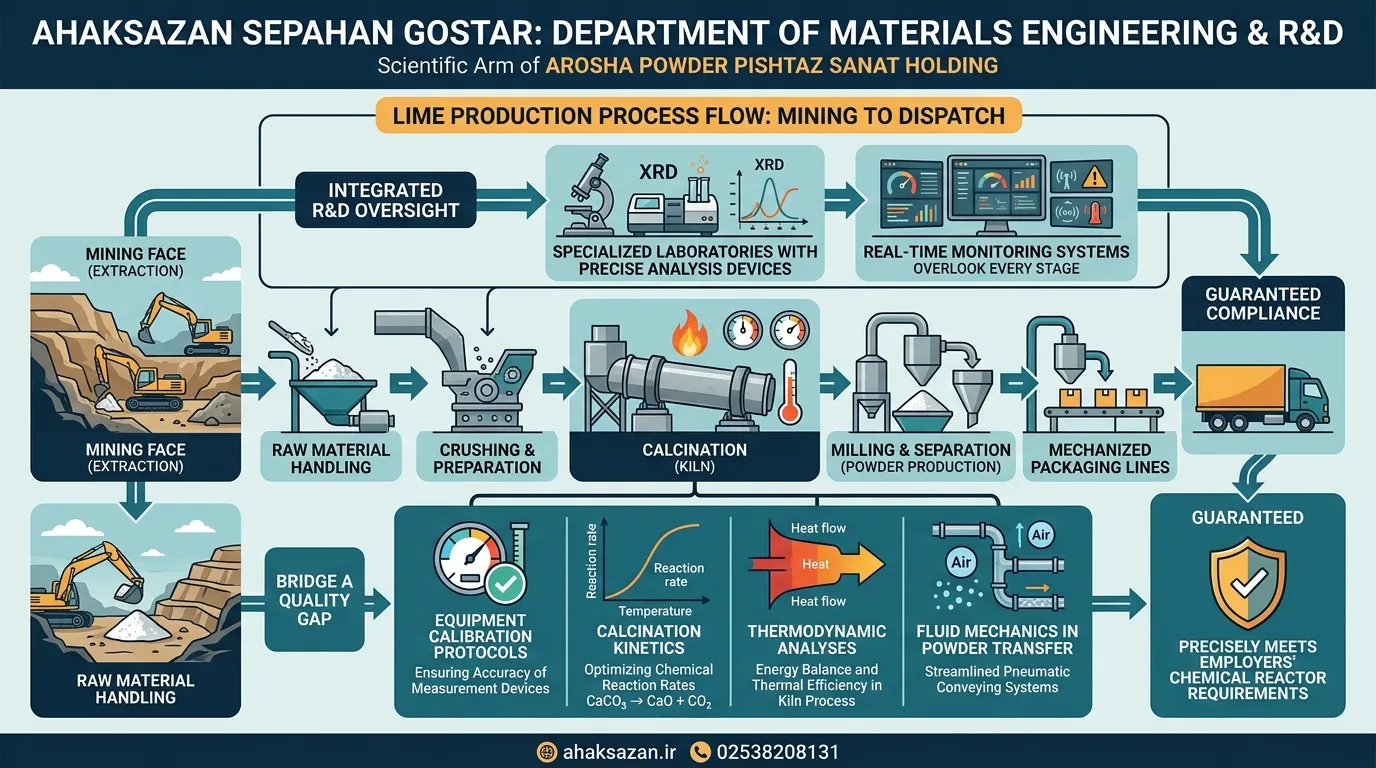

دپارتمان مهندسی مواد و تحقیق و توسعه (R&D) در مجتمع آهک‌سازان سپاهان گستر، با استقرار آزمایشگاه‌های تخصصی مجهز به دستگاه‌های آنالیز دقیق و پیاده‌سازی متدهای پایش لحظه‌ای، این خلاء کیفی را پر کرده است. این مرکز به عنوان بازوی علمی هلدینگ آروشا پودر پیشتاز صنعت، فرآیند ارزیابی کارخانه آهک را از جبهه‌کار استخراج معدن تا انتهای خطوط بسته‌بندی مکانیزه تحت مانیتورینگ قرار می‌دهد تا محموله‌های ارسالی دقیقاً با الزامات رآکتورهای شیمیایی کارفرمایان منطبق باشند. در این سند فنی، پروتکل‌های کالیبراسیون تجهیزات، سینتیک کلسیناسیون، آنالیزهای ترمودینامیکی و مکانیک سیالات در انتقال پودرها به صورت مستند واکاوی می‌شود.

اعتبارسنجی آزمایشگاهی؛ انطباق با استاندارد ISO/IEC 17025 و کالیبراسیون دستگاهی

اعتبار داده‌های خروجی از هر دپارتمان تحقیق و توسعه، وابستگی مطلقی به دقت ابزارهای اندازه‌گیری آن دارد. آزمایشگاه تخصصی آهک‌سازان به منظور ارائه گواهی‌های آنالیز (COA) معتبر و قابل استناد، پروتکل‌های سخت‌گیرانه‌ای برای کالیبراسیون دوره‌ای تجهیزات خود اعمال می‌نماید. تمامی دستگاه‌های طیف‌سنجی و ابزاردقیق این مرکز، با استفاده از مواد مرجع استاندارد (Standard Reference Materials – SRM) که دارای غلظت‌های تاییدشده از اکسید کلسیم و ناخالصی‌های سیلیسی هستند، کالیبره می‌شوند.

این فرآیند کالیبراسیون ماهانه تضمین می‌کند که خطای رانش دستگاهی (Instrument Drift) اصلاح شده و نتایج آنالیز فلورسانس اشعه ایکس همواره در محدوده تلرانس مجاز قرار گیرند. علاوه بر این، محلول‌های تیترانت مورد استفاده در فرآیندهای شیمی‌تَر، به صورت هفتگی با استانداردهای اولیه (Primary Standards) استانداردسازی می‌شوند. این سطح از انطباق‌پذیری با رویه‌های کیفی، آزمایشگاه کارخانه را به مرجعی قابل اعتماد برای صنایع فولاد و پتروشیمی بدل ساخته است تا خریداران با اطمینان کامل به نتایج برگه‌های آنالیز استناد کنند.

—

سیستم‌های نوین سنجش کیفیت پیوسته در دپارتمان R&D

مانیتورینگ کیفیت در این مجتمع یک فرآیند خطی نیست، بلکه یک حلقه بسته کنترل کیفیت (Closed-Loop QC) است که شامل چهار تکنیک تحلیلی پیشرفته می‌باشد:

۱. طیف‌سنجی فلورسانس اشعه ایکس (XRF) و پراش پرتو ایکس (XRD)

دستگاه XRF با بمباران فوتونی نمونه‌های پودرشده، طیف نشری ثانویه اتم‌ها را ثبت کرده و غلظت دقیق عناصر را تعیین می‌کند. این آنالیز امکان پایش لحظه‌ای اکسیدهای مفیدی نظیر کلسیم اکسید و شناسایی اکسیدهای مزاحم مانند سیلیس آزاد، اکسید منیزیم، آلومینا و اکسید آهن را با دقت بخش در میلیون (ppm) فراهم می‌آورد. در موازات آن، دستگاه XRD فازهای کریستالوگرافی کانی‌ها را بررسی می‌کند تا از تجزیه کامل شبکه‌های کربنات کلسیم و عدم حضور فازهای شیشه‌ای یا کلوخه‌های نپخته در ساختار محصول نهایی اطمینان حاصل گردد.

۲. بررسی توزیع اندازه ذرات (PSD) با متد پراش لیزری

عملکرد پودرهای قلیایی در صنایع تصفیه آب و تولید بلوک‌های هوادار اتوکلاوشده (AAC)، به شدت متأثر از ابعاد میکرونی ذرات است. استفاده از الک‌های مکانیکی برای مش‌های بالاتر از ۲۰۰ با خطاهای فیزیکی همراه است؛ لذا آزمایشگاه ما از تکنولوژی پارتیکل سایزر لیزری (Laser Diffraction) بهره می‌برد. این دستگاه با تحلیل الگوی تفرق نور لیزر تابیده‌شده به نمونه متفرق‌در‌سیال، توزیع حجمی ذرات را ترسیم می‌نماید. تولید مش ۲۰۰ واقعی در این کارخانه به این معناست که ذرات به صورت همگن زیر ۷۵ میکرون فیلتر شده و فاقد ذرات درشتِ عامل رسوب هستند.

۳. سنجش افت حرارتی (Loss on Ignition – LOI)

پارامتر افت حرارتی، شاخصی دقیق برای ارزیابی راندمان ترمودینامیکی کوره است. در این آزمون، نمونه‌ای از آهک زنده در کوره مافل آزمایشگاهی تا دمای ۱۰۰۰ درجه سانتی‌گراد حرارت می‌بیند. کاهش وزن نمونه نشان‌دهنده خروج دی‌اکسید کربن از هسته سنگ‌های نپخته یا رطوبت جذب‌شده است. در محصولات کلوخه اکتیو این مجتمع، شاخص LOI همواره زیر دو درصد کنترل می‌شود که اثباتی بر پخت کامل مغز سنگ و عدم پرداخت هزینه بار مرده توسط خریداران است.

۴. تست سینتیک اسلیکینگ بر اساس استاندارد ASTM C110

سرعت انحلال و واکنش‌پذیری کلسیم اکسید با آب، تحت عنوان اکتیویته شناخته می‌شود. در این آزمون گرماسنجی استاندارد، روند افزایش دمای مخلوط آب و نمونه کلسیمی ثبت می‌گردد. پارامتر t60 (زمان لازم برای رسیدن دمای سوسپانسیون به ۶۰ درجه سانتی‌گراد) در محصولات سافت‌برن ما رکوردی کمتر از دو دقیقه را ثبت می‌کند. این سرعت واکنش بالا، بازدهی فرآیندهای رآکتورهای شیمیایی و حوضچه‌های خنثی‌سازی را به شکل محسوسی ارتقا می‌دهد.

ترمودینامیک کلسیناسیون گازی؛ مکانیسم تولید کریستال‌های سافت‌برن (Soft-Burnt)

دستیابی به تخلخل کریستالی بالا در اکسید کلسیم، نیازمند کنترل دقیق پروفایل حرارتی کوره است. در کوره‌های سنتی با سوخت‌های فسیلی مایع (مازوت)، توزیع حرارت نامتوازن است. این نوسانات دمایی منجر به دو عارضه فیزیکی می‌شود: ایجاد مناطق بیش‌پخته (Dead-Burnt) که در آن سطح سنگ ذوب شده و منافذ میکرونی مسدود می‌گردند، و ایجاد مناطق خام‌پخت که مغز کربناتی سنگ دست‌نخورده باقی می‌ماند. همچنین، گوگرد موجود در مازوت، لایه‌ای سخت از سولفات کلسیم بر روی کلوخه‌ها تشکیل می‌دهد که مانع از تماس کلسیم فعال با سیالات می‌گردد.

زیرساخت حرارتی مجتمع ما بر پایه کوره‌های موازی شفت دوقلو (Twin Shaft Kilns) با مشعل‌های تنظیم‌پذیر گاز طبیعی مهندسی شده است. سوخت پاک گاز، احتراقی بدون دوده و عاری از گازهای گوگردی ایجاد می‌کند. سیستم کنترل اتوماسیون، دمای کلسیناسیون را در محدوده ملایم ۹۵۰ تا ۱۰۵۰ درجه سانتی‌گراد مهار می‌کند. در این اتمسفر پایدار، دی‌اکسید کربن با سرعتی کنترل‌شده از شبکه بلوری خارج شده و ساختاری اسفنجی با مساحت سطح ویژه (Specific Surface Area) بسیار بالا بر جای می‌گذارد. این ویژگی فیزیکی، ظرفیت نفوذ آب به هسته کلوخه را در زمان مصرف به حداکثر رسانده و سینتیک واکنش را تسریع می‌بخشد.

—

راهکارهای R&D برای رفع چالش‌های شیمیایی در صنایع مادر

تیم مهندسی مواد این کارخانه، با تحلیل مشکلات رایج در خطوط تولید صنایع مختلف، فرمولاسیون و دانه بندی کانی‌های قلیایی را برای بهبود راندمان بهینه‌سازی کرده است:

۱. صنایع فولادسازی و کوره قوس الکتریکی (EAF)

• مسئله متالورژیکی: حضور ترکیبات اسیدی نظیر دی‌اکسید سیلیس و اکسیدهای فسفر در مذاب آهن، موجب خوردگی شدید آجرهای نسوز دیواره کوره شده و کیفیت آلیاژ را افت می‌دهد.
• راهکار مهندسی: شارژ مستقیم کلوخه‌های سافت‌برن با خلوص بالای ۹۲ درصد کلسیم فعال.
• نتیجه واکنشی: کلسیم اکسید متخلخل به سرعت در مذاب حل شده و با اسیدهای مزاحم واکنش می‌دهد (تشکیل سیلیکات کلسیم و فسفات کلسیم پایدار در سرباره). این فرآیند علاوه بر حفظ نسوزها، ناخالصی‌های گوگرد و فسفر را از فاز فلزی خارج می‌سازد. برای بررسی نوسانات بازار این گرید استراتژیک، اطلاعات روزانه در صفحه قیمت آهک در دسترس مهندسان تدارکات قرار دارد.

۲. تصفیه‌خانه‌های پساب صنعتی و مجتمع‌های پتروشیمی

• مسئله شیمیایی: پساب واحدهای آبکاری و اسیدشویی دارای pH بسیار پایین و حاوی کاتیون‌های محلول فلزات سنگین (کروم، مس، کادمیوم) است که تخلیه آن‌ها خطرات زیست‌محیطی جدی در پی دارد.
• راهکار مهندسی: تزریق سوسپانسیون شیرآهک تولیدشده از پودر هیدراته مش ۴۰۰.
• نتیجه واکنشی: انتشار سریع یون‌های هیدروکسیل باعث خنثی‌سازی اسیدیته و رسیدن pH به محدوده قلیایی ۹ می‌شود. در این نقطه، پتانسیل زتای ذرات تغییر کرده و فلزات سنگین به صورت هیدروکسیدهای سنگین و نامحلول کواگوله (لخته) شده و در مخازن کلاریفایر ته‌نشین می‌گردند. استفاده از پودر میکرونیزه و فاقد ذرات زبر، از انسداد نازل‌های پمپ دوزینگ جلوگیری کامل می‌نماید.

۳. مهندسی ژئوتکنیک و تثبیت بستر خاک رس

• مسئله ژئومکانیکی: خاک‌های رسی به دلیل شاخص خمیری (Plasticity Index) بالا، در تماس با رطوبت متورم شده و بستر ناپایداری برای اجرای لایه‌های آسفالت و فونداسیون ایجاد می‌کنند.
• راهکار مهندسی: اختلاط پودر هیدراته یا کلوخه زنده با بستر خاکی پیش از کوبش.
• نتیجه واکنشی: در فاز اول، تبادل کاتیونی میان کلسیم و رس باعث کاهش فوری پلاستیسیته خاک می‌شود. در فاز دوم و بلندمدت، کلسیم با سیلیس موجود در رس وارد واکنش پوزولانی شده و ژل مقاوم کلسیم سیلیکات هیدراته (C-S-H) تولید می‌کند. این سیمانی‌شدن میکروسکوپی، ظرفیت باربری بستر (CBR) را به صورت نمایی افزایش داده و از نشست تفاضلی آسفالت ممانعت می‌کند. برای پایش تعرفه‌های پروژه‌های عمرانی، کارفرمایان می‌توانند صفحه قیمت آهک هیدراته را بررسی نمایند.

—

جدول آنالیز فیزیکوشیمیایی تخصصی محصولات مجتمع آهک‌سازان

داده‌های درج‌شده در این جدول، برآیندی از صدها تست تیتراسیون و XRF در آزمایشگاه کارخانه است و می‌تواند مبنای محاسبات استوکیومتری در طراحی پایپینگ خطوط تولید قرار گیرد:

—

زمین‌شناسی ساختاری؛ تفاوت عملکردی سنگ تراورتن و دولومیت معدنی

پایداری شبکه کریستالی محصولات ما ریشه در استخراج هدفمند از معادن کربناتی ایران مرکزی دارد. ساختار زمین‌شناسی کانسارها تعیین‌کننده کاربرد نهایی آن‌ها در صنعت است. سنگ‌های تراورتن با ساختار رسوبی متخلخل و فقر ناخالصی آهن، بستری عالی برای تولید کلسیم اکسید با درجه سفیدی بالا فراهم می‌آورند. در مقابل، دولومیت یا کلسیم منیزیم کربنات با فرمول ساختاری CaMg(CO3)2، دارای یون‌های منیزیم جایگزین‌شده در شبکه بلوری است.

فرآیند کلسیناسیون دولومیت، ساختاری سرامیکی و فوق‌العاده مقاوم در برابر شوک‌های حرارتی ایجاد می‌کند که به عنوان مکمل نسوز در لایه‌های حفاظتی کوره‌های ذوب استفاده می‌شود. کارخانجات آلیاژسازی می‌توانند برای بررسی ویژگی‌های مکانیکی و سفارش این متریال محافظ، بخش ویژه خرید دولومیت را ارزیابی کنند.

—

مکانیک سیالات پودرها؛ غلبه بر پدیده پل‌بستن (Bridging) در سیلوهای فله

نگهداری پودرهای میکرونیزه قلیایی در سیلوهای مرتفع، با چالش فیزیکی جریان مواد روبرو است. پودرهای مش بالا به دلیل مساحت تماس گسترده، دارای نیروی چسبندگی بین‌ذره‌ای قدرتمندی هستند که زاویه استراحت (Angle of Repose) آن‌ها را افزایش می‌دهد. در زمان تخلیه، این ذرات تنش برشی بالایی ایجاد کرده و پدیده پل‌بستن (Bridging) یا ایجاد مجرای توخالی (Ratholing) را در مخروط خروجی سیلو رقم می‌زنند. راهکارهای مکانیکی دپارتمان R&D برای مهار این اختلال عبارتند از:

• پدهای سیال‌ساز پنوماتیک (Fluidizing Pads): نصب پدهای تزریق هوا در مجاورت دریچه خروجی. تزریق پالس‌های هوای فشرده، مقاومت برشی توده را شکسته و پودر را به حالت سیال و روان درمی‌آورد.
• تجهیز کمپرسورها به درایر (خشک‌کن): الزام حیاتی در استفاده از سیستم‌های پنوماتیک، خشک بودن مطلق هوای ابزاردقیق است. ورود هوای مرطوب به سیلوی حاوی پودر زنده، منجر به واکنش هیدراتاسیون، کلوخه‌شدن بتنی پودر و انسداد کامل مارپیچ‌های انتقال می‌گردد.

—

مدیریت ریسک‌های ترمودینامیکی و اصول انبارداری مواد قلیایی فعال

کلسیم اکسید ترکیبی با میل پیوندی شدید به آب است. تماس غبار این ماده با رطوبت چشم یا استنشاق در مجاری تنفسی، باعث آزاد شدن حرارت و سوختگی قلیاشیمیایی بافت‌ها می‌شود. تجهیز پرسنل تخلیه به ماسک‌های فیلتردار صنعتی، عینک‌های گاگل سیلیکونی و دستکش‌های پلیمری ضخیم، پیش‌نیاز قطعی ایمنی در کارگاه است.

در بخش انبارداری، ایزولاسیون صددرصدی فضا در برابر رطوبت جوی و نشتی آب ضروری است. نفوذ کوچک‌ترین حجم از سیالات به دپوی فله کلوخه، واکنشی گرمازا با دمای بالای ۱۰۰ درجه سانتی‌گراد را کلید می‌زند که به تورم شدید و خرد شدن کلوخه‌ها می‌انجامد.

—

لجستیک ترانزیتی فله؛ بارگیری پنوماتیک و بهینه‌سازی زنجیره تامین

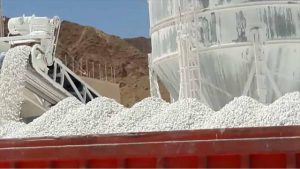

بهای تمام‌شده کانی‌های صنعتی در محل پروژه، وابستگی بالایی به نرخ کرایه حمل ناوگان سنگین دارد. استقرار دپارتمان توزیع مجتمع در موقعیت جغرافیایی قم، دسترسی بلافصل به پایانه‌های سلفچگان و آزادراه‌های مرکز کشور را میسر ساخته است. این جانمایی، زمان تردد و استهلاک ترانزیتی به مقاصد قطب‌های متالورژی در اصفهان، خوزستان و یزد را به حداقل رسانده و تحویل سریع محموله‌ها را تضمین می‌کند.

انتقال پودرهای میکرونیزه فله از طریق بونکرهای پنوماتیک تمام‌بسته انجام می‌شود. این ناوگان مجهز به کمپرسورهای تخلیه خودمختار هستند که بار را مستقیماً به سیلوهای ارتفاع‌دار کارخانجات خریدار پمپاژ می‌کنند. ایزوله‌بودن این مسیر انتقالی، علاوه بر حفظ عیار کلسیم در برابر رطوبت جاده، از هرگونه اتلاف غباری محموله جلوگیری می‌نماید. مدیران پروژه‌ها جهت هماهنگی تناژ بونکری، می‌توانند ضوابط را در صفحه خرید آهک ملاحظه فرمایند.
